1意大利高密康多公司HT型翻袋式自动离心机

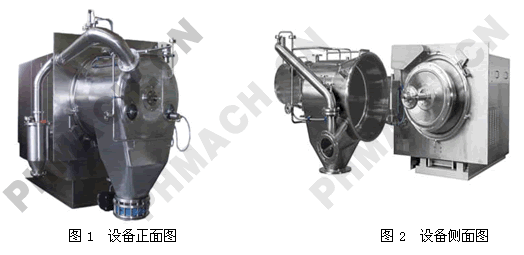

    意大利高密康多公司成功开发出一种新型、高性能、自动卸料的固-液分离机械——HT型翻袋式自动离心机，如图1和图2所示。该设备是满足GMP的过滤分离设备，适用于制药、化工、食品等领域的过滤分离，全自动控制、循环操作。

1.1设备特性
    HT型翻袋式自动离心机适用的领域有：(1)化学和药物合成产品；(2)软过滤，如脆性结晶；(3)不得与操作者直接接触的有毒和/或易燃产品；(4)难过滤产品；(5)可耐压的产品；(6)可处理非常薄的滤饼（不留下任何残留的物料）；(7)利用HCS系统减少残留水分；(8)良好的蒸汽冲洗物料；(9)提取过程；(10)对热不稳定的产品通过低温气流来进行分离；(11)简单而彻底的清洁。
    特色：(1)整个工作周期都不需要操作者与物料的接触；(2)便于执行GMP检查，外壳完全打开；(3)提供FDA认证的DQ、IQ和OQ文件；(4)无任何残留的滤饼（在每一个周期中完全清除物料）；(5)稳定的过滤速度；(6)CIP清洁系统杜绝了交叉污染；(7)为了避免不必要的氧气进入，避免工作过程中离心机被内部的和外来的物质影响，离心机内处于微压状态；(8)手动或自动循环，设备能储存不同的工作时间、旋转速率、重复和顺序阶段下相应的程序；(9)很容易转化为多功能的设备；(10)操作模式：通过PLC或者是DCS来全进行自动、半自动与手动操作；(11)所需的洁净室空间是有限的；(12)滤袋是固定在内外轴上，易于快速更换；(13)更换滤袋的时候不用打开操作箱，从而严格地污染控制。
1.2结构和原理
1.2.1结构

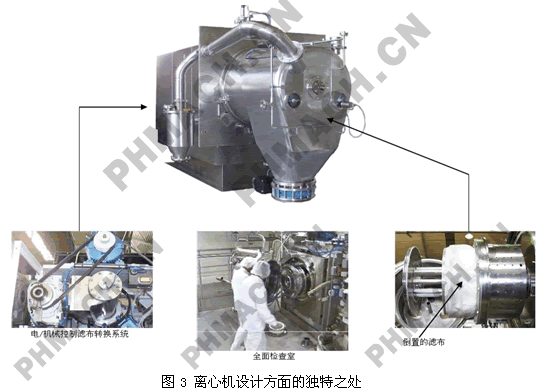

意大利高密康多公司生产的HT型卧式翻袋离心机相比于其他的离心机在结构的设计上有些不同的特点，如下图3所示。



    此设备在设计过程中的特征有如下几点：(1)批产量从7～220 L；(2)高滤过能力：1100~2000重力单位；(3)转鼓内的水平轴的设计能确保负载平衡；(4)以丙烯或PTEF为材质的过滤布；(5)外壳的耐压气可达400 mmH2O；(6)带有缓冲器的惯性垫可以直接在地板上安装；(7)提供穿墙设计，使加工段在洁净间以内，而主机等区域设在洁净间外；(8)轴和轴承在适当的维护下能避免在工作过程中受污染；(9)电/机控制滤布，可交互使用；(10)可以直接检查设备的每个表面；(11)有在位清洗功能；(12)使用的材料为316L、哈氏合金等。

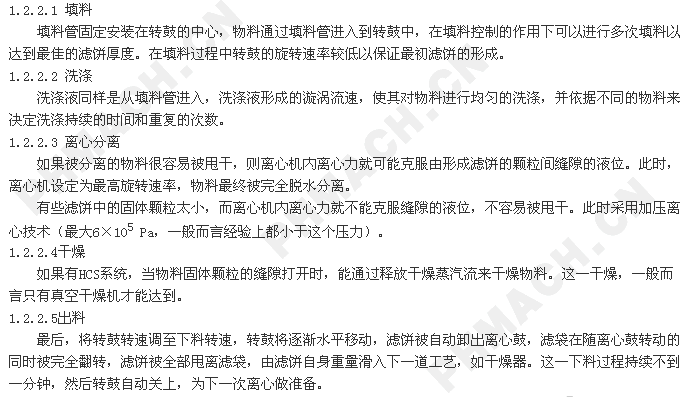

1.2.2 原理



2德国Alexanderwerk公司精细转子粉碎机

    德国Alexanderwerk公司设计出了一种新型的、适用于批量生产用的Roter Fine Granulator 250D（以下简称RFG 250）系列精细转子粉碎机（如图4），能够广泛用于化工、制药行业的粉碎过程。
    转子精细粉碎过程中，转子在一个筛网中心点位置运转。由转子和压缩影响粉碎。在转子旋转作用下，其将原物料压入通道缝隙进行粉碎，然而物料可以通过筛孔落下。
    粒子大小和粒径分布的影响因素：(1)筛网目数或筛网的几何位置；(2)通道缝隙；(3)转子的转速；(4)转子的几何形状和转子力的角度；(5)投料均匀程度。

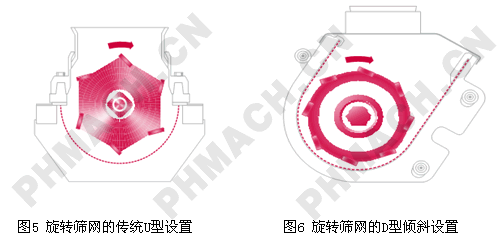

    根据以上作用原理，德国Alexanderwerk公司首创筛网腔“D”型设计并申请了专利，如图5、图6所示。

    在传统的U型设计中，筛网设置是对称的，位于机器的中心线上。Alexanderwerk进行了研究，结果表明，超过50%的制粒过程发生在第三象限，这是因为重力和离心力造成的动态因素。现在Alexanderwerk的对角设计（D型设计），旋转筛网的中心轴相对于机器的中心轴倾斜了约30°。这大大增加了第三象限的有效面积，从而显著提高了生产率，其比常规设计增加一倍。
    Alexanderwerk的这一系列机器的D型设计大大提高了粉碎效率。该系列精细转子粉碎机的生产量可分别达到1 500 kg/h（D型），3 000 kg/h（DL型），以及4 500 kg/h（DDL型）。

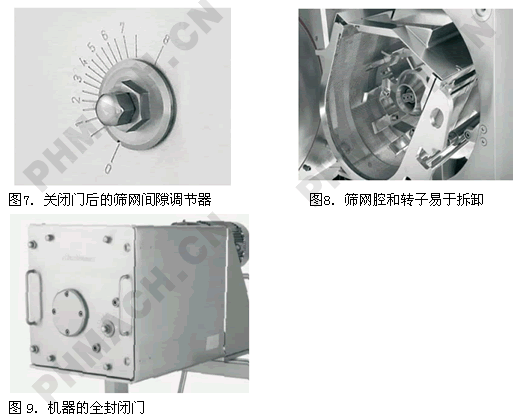

    除此之外，RFG 250D系列转子精细粉碎机的设计满足了制药工业的要求：(1)采用医用级不锈钢制造，并且所有非金属材料符合FDA相关要求；(2)门置于前端，方便检修；(3)可替换的不同形状的转子通道，便于对不同物料的粉碎；(4)筛网可适应筛目变换；(5)可以从外面由一个离心导槽重复调整筛网与转子的间隙，操作方便（如图7所示）；(6)筛网腔和转子易于拆卸，便于清洗（如图8所示）；(7)有悬臂转子轴承（D型）或双面转子轴承（ DL和DDL 型）可供选择；(8)全密封设计，不产尘，不积尘，符合GMP要求（如图9所示）；(9)设备设计紧凑，便于安装，甚至安装多台；(10)还有更多可选择：在线清洗；防爆设计；调节速度的控制台；置于可移动的台车上等，可按照URS进行设计。

    由于精细粉碎是一个非常精密的过程，精细转子粉碎机利用机械粉碎物料得到所需尺寸的颗粒。通常情况下，精细转子粉碎机不会制造出任何超出规定的大颗粒。

参考文献
1柳飞，梁毅. 国外离心机的最新动态观察与探讨.中国制药装备[J].总64期.2010(12)
2裴中阳，梁毅. 国际先进精细粉碎机的观察与探讨. 中国制药装备[J].总66期.2011(2)
